Использование Stratomaster Enigma в полёте
Допустим мы загрузили в Stratomaster Enigma векторные карты, данные рельефа, аэронавигационную информацию из файла Navidata.ewd. Посмотрим как это выглядит на экране и какие данные можно получить в полёте из EFIS.

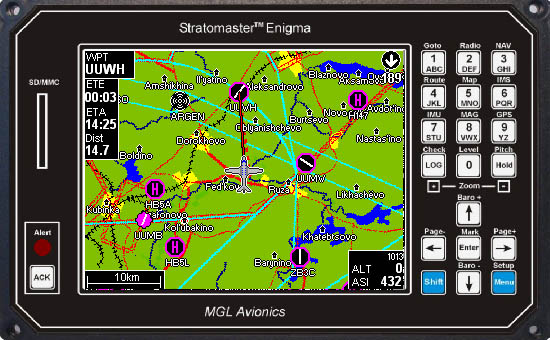

Пусть наше воздушное судно находится в Московской воздушной зоне между Кубинкой и Ватулино и следует курсом на Ватулино (UUWH). На экране отображается вся аэронавигационная информация – границы зон и районов, МВЛ, точки воздушного пространства ( например ARGEN), ветродромы, аэродромы на которых белыми полосками отрисовываются взлётно-посадочные полосы с учетом их месторасположения относительно сторон света:

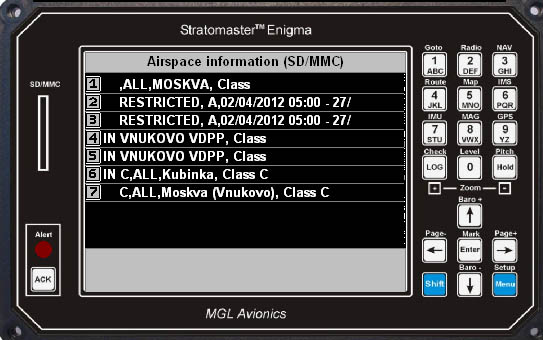

Но мало видеть границы зон и районов, важно знать в каких зонах и районах в данный момент находится воздушное судно. Для вывода информации об воздушном пространстве одновременно нажимаем кнопки «Shift-6» (IMS), а затем «1» (Relevant airspaces information) и на экран выводится информация о зонах и районах в местонахождении воздушного судна. Выводятся информация о зонах во всех слоях атмосферы от уровня земли до стратосферы.

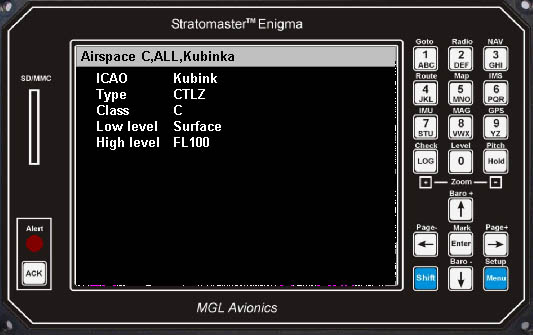

Чтобы получить информацию о контролируемом ВП вблизи аэродрома Кубинка нажмём «6» и получим на экране информацию о кубинской зоне CTLZ и её вертикальных границах - от уровня земли до эшелона FL100.

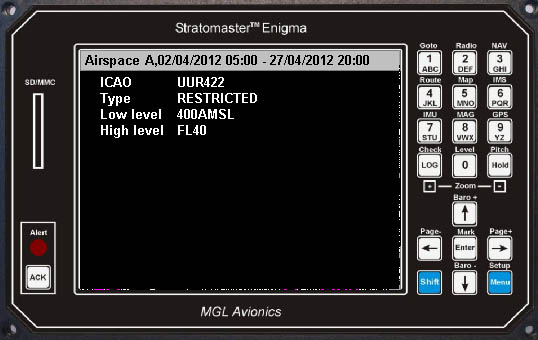

Аналогично нажав «3» можно получить информацию о высотах и работе зон ограничения полётов. В нижнем пространстве актуально иметь информацию о работе зоны ограничений UUR422, которая активна в настоящий момент и является активной с 02.04.2012 05:00 UTC по 27.04.2012 20:00 UTC и её границы от 400м выше уровня моря до FL40 (1333м).

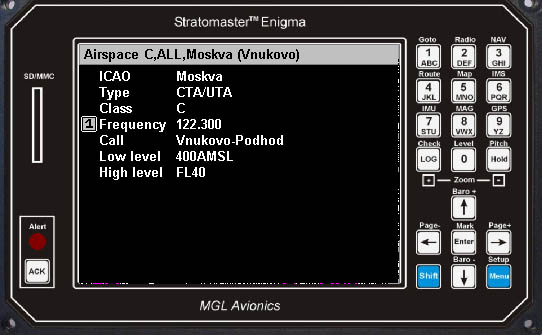

Если нужно понять на какой частоте работает диспетчер в данном районе, который управляет бортами, узнать его позывной, то действуем аналогично и нажав «7» получим информацию, что радиообмен ведётся на частоте 122.300МГц, позывной диспетчера «Внуково-Подход».

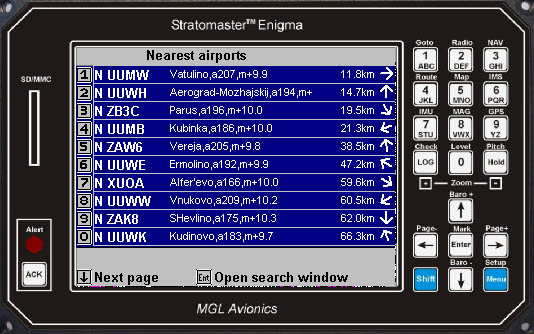

В любой момент времени нажав «0» можно вывести на экран список всех ближайших аэродромов и посадочных площадок. Например, нам нужно узнать частоту на которой работает аэродром Ватулино, куда мы следуем.

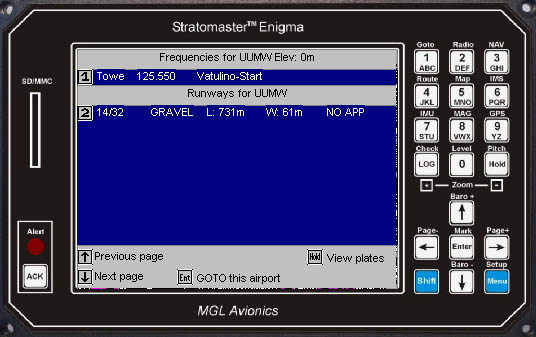

Для этого выбираем Ватулино из списка нажав «1» и на экран выводится информация о частоте этого аэродрома и о посадочной полосе данного аэродрома (125.55 Ватулино-Старт), полоса 14/32 длиной 731м и шириной 61м.

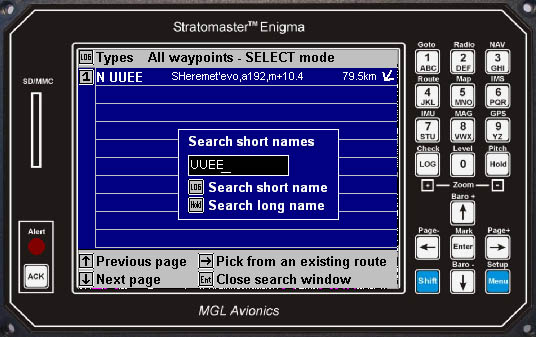

Аналогичным методом можно например узнать частоту ATIS ближайшего крупного аэропорта и прослушать фактическую погоду. Например опять нажимаем «0» и получаем на экране список аэродромомов. ATIS есть, например, в Шереметьево, так что нужно вывести информацию об этом аэропорте. Нажимаем «Enter» и в появившемся окошке поиска вводим индекс Шереметьево «UUEE». ( В окне поиска можно вводить не только индекс аэродрома, но и часть название, например «SHEREM».)

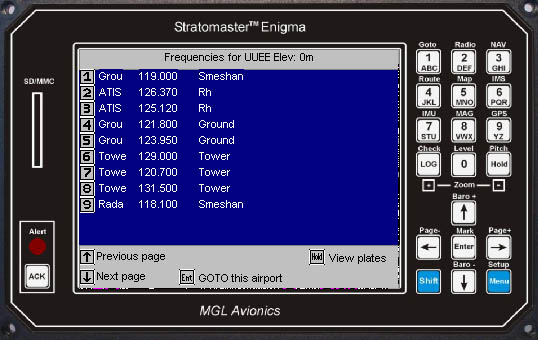

В списке остался только аэропорт Шереметьево и нажав «1» можно вывести всю информацию об этом аэропорте.

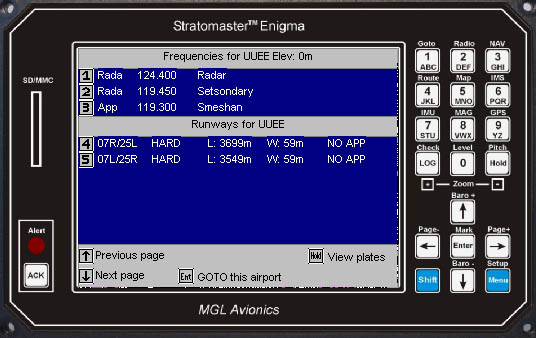

Частот на которых работают аэропортовые службы так много, что приходится нажимать стрелочку вниз для перехода на экран со следующей информацией.
Для крупных аэропортов так же можно подгружать схемы аэропортов (plates) и их просматривать.
